Säulenhut MLS

Säulenhut mit segmentierten Lamellen.
Dimensionen ab Ø 600 bis Ø 3000 mm möglich.
Ab einem Durchmesser Ø 1000 mm und 8 Lamellen prüfen wir den Einsatz eines Windkreuzes und Anströmkonus.

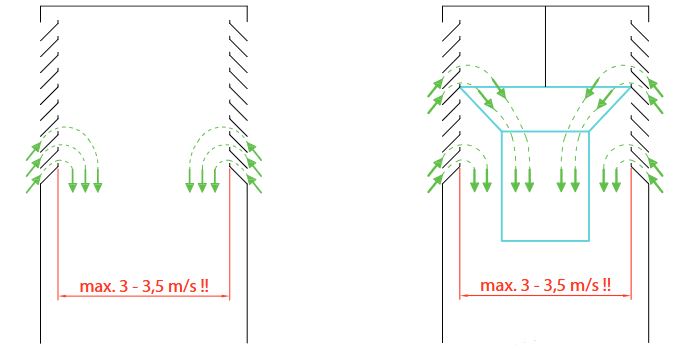

Der Anströmkonus dient dazu, die Ansaugung so gut wie möglich über die Lamellen zu verteilen. Das Windkreuz, um bei starken Windverhältnissen Strömungsstörungen und Geräusche zu verhindern.

Dimensionierung:
Über die Fläche des Lamellen-Innendurchmessers
maximal 3.0-3.5 m/s.
Über die Nettofläche der Lamellen
nach SIAmaximal 2.0 m/s.



Wissenswertes:

Auszug SIA-Norm 382/1 vom 01. Juli 20214 - Seite 57-59

5.12.2.5
Aussenluftfassungen dürfen nicht direkt über Boden angeordnet werden. Bei Aussenluftfassungen auf öf-
fentlich zugänglichem Grund oder gemeinschaftlich genutzten privaten Arealen (z.B. Spielplatz bei Wohn-
bauten) soll die minimale Höhe 3 m über Boden betragen. In den übrigen Fällen darf die minimale Höhe
nicht unter 1,5 m liegen. Die Regeln der Baukunde bezüglich Gerüchen, Schadstoffen, Regen und Hagelan-
sammlungen, Hochwasser, Schnee usw. sind zu beachten

5.12.2.9
Aussenluftfassungen sollen mit einem Maschendrahtgitter (Maschenweite d 10 mm) geschützt werden und
die effektive Luftgeschwindigkeit (bezogen auf die Nettofläche) soll maximal 2 m/s betragen, um das
Eindringen von Vögeln und das Mitreissen von Feuchtigkeit (Schnee, Regen, Nebel) und Staub (inkl. Blät-
ter) zu minimieren. ln Gebieten mit starkem Nebel wird die Einhaltung eines Maximalwertes von 1,5 m/s
empfohlen.
